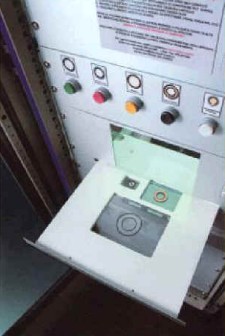

Misuratore Spessori e Dimensioni - Falcon topscan AWM'98

I sistemi della linea di prodotto denominata FALCON TOPSCAN AWM'98 consentono l'esecuzione di misure di spessore di isolanti e di guaine non metalliche di cavi elettrici in maniera completamente automatica. La necessità di tale verifica deriva dall'applicazione di norme e specifiche interne ed internazionali che impongono delle precise caratteristiche per il sistema di misura e determinate modalità di esecuzione delle misure e di valutazione dei risultati.

FALCON TOPSCAN AWM'98, realizzato da Falcon Instruments, rappresenta la naturale evoluzione del proiettore di profilo o del microscopio, raggiungendo i seguenti obbiettivi:

  • Oggettività delle misure

  • Ripetibilità dei risultati

  • Risparmio di tempo e risorse

  • Rapido ritorno dell'investimento

  • Estrema facilità d'uso

  • Conformità alle norme CEI 20-34/1-1

Le caratteristiche tecniche - funzionali che rendono questi prodotti unici al mondo, sono la capacita' di:

  • misurare lo spessore di isolanti e rivestimento non separabili, distinguendo comunque i singoli spessori, lungo i 360 gradi, fornendo i valori richiesti dalle norme con stampa automatica del report

  • lavorare con i provini di altezza variabile e con una sola faccia piana parallela, in forza di una particolare disposizione della telecamera che consente di acquisire la faccia della corona di cavo posta direttamente a contatto con il piano di appoggio

  • doppio livello di interfacciamento con lo strumento: il primo livello per operatori di linea, il secondo per Supervisor o responsabili di laboratori qualità

I sistemi sono sviluppati tutti con la filosofia di interfacciamento con l'utente "FALCON MMI", che si basa sul concetto innovativo: PREMI UN TASTO E MISURA! Ovvero i sistemi non richiedono all'operatore gravosi set-up e messe a punto, in quanto è la stazione stessa che ha una intelligenza a bordo tale da consentire la ricerca automatica del cavo e la successiva misura, anche al variare delle dimensioni del cavo stesso. E tutto questo senza l'utilizzo della tastiera!!!!! All'utente e' quindi richiesto solo di appoggiare la corona di cavo sull'apposito vetro di supporto, e premere "START" per realizzare l'intero ciclo di misura.


CARATTERISTICHE METROLOGICHE:

  • RIPETIBILITA' DELLA MISURA: 1/4000 del Campo Vista
    Ad esempio la ripetibilità dello strumento con un campo di vista di 20 mm è pari +/- 0.5 centesimi di millimetro (0.005 mm)

  • AFFIDABILITA' DELLA MISURA:
    Ad esempio la affidabilità dello strumento con campo di vista di 20 mm è pari +/- 1.5 centesimo di millimetro (0.015 mm)
